SBC-XNYYN新能源汽車-氫能源汽車教學平臺

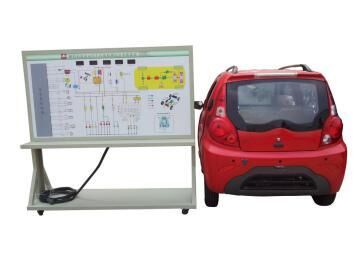

參考圖
一、產品簡介
1、采用真實的 汽車新燃料動力（氫燃料電池）驅動系統實物為基礎，可真實展示氫燃料電池 汽車動力驅動系統的組成結構和工作過程。
2、適用于學校對氫燃料電池 汽車動力驅動系統的教學需要。
3、本設備滿足汽車新能源與節能實訓課程的教學需要。
二、功能特點
1、真實可運行的氫燃料電池 汽車動力驅動系統，充分展示氫燃料電池 汽車動力驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有電子油門控制裝置，可方便對動力驅動系統進行加減速。
6、實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置，安裝可移動腳輪。
7、真實演示氫燃料電池 汽車動力驅動系統的工作過程。
三、技術規格
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、設備框架:采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面裝配32mm厚彩色高密度復合板。
4、移動腳輪：100*60mm
5、外形尺寸：1500×700×1700mm(長×寬×高)
6、電機與驅動橋總成:48V1KW及電機運行配套件（儀表與檔位等）
7、鋰電池帶充電器：48V20AH
8、制動裝置：2輪液壓制動
9、氫燃料電池及控器：100W
◆額定輸出：100W，12V@8.34A
◆單電池數：20片(100*36*3)
◆反應物質：氫氣、空氣
◆供氫品質：干燥，純度99.99%
◆供氫壓力：0.045-0.06Mpa
◆供氫流量：滿負荷運轉時1.2L/min
◆起動時間：<20S
◆輸出電壓：10～18V
◆放氣閥壓：12V
◆風扇電壓：4～12V
◆增濕類型：自增濕
◆冷卻類型：空冷
◆環境溫度：5-35℃
◆電堆溫度：<56℃
◆電堆效率：45%@12V
◆產品重量：0.8kg
◆裸堆產品尺寸：104mm*98mm*70mm
10、DC/DC模塊：12--48V30A；48V-12V30A；
11、金屬氫化物氫瓶及其組件:
◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
◆ 貯氫容量（ 20℃）： 100L
◆ 放氫流速（ 20℃）： >10L/min
◆ 放氫壓力（ 20℃）： ≥0.3MPa
◆ 使用環境溫度：0～60℃
◆ 產品氫純度：99.99％～99.9999％
◆ 原料氫： ≥98％（普通工業氫）
◆ 充氫壓力：2.0～3.0MPa
◆ 充氫環境溫度：0～40℃
◆ 熱交換方式：空氣自然對流或強制對流
◆ 重量：4.5kg
◆ 外形尺寸：長720mm，直徑160mm
鋼瓶（帶減壓閥門和壓力表）
◆ 容積：4L
◆ 壓力：15MPa
◆ 氫氣純度：99.999％高純氫
◆ 減壓器規格：最大輸入壓力（25MPa）
◆最大輸出壓力（0.25MPa）
|
