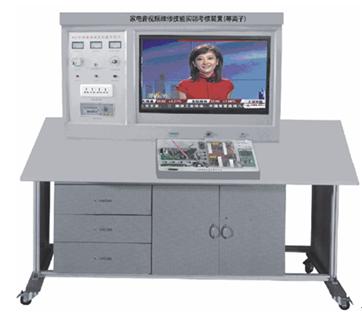

SBTV-42型家電音視頻維修技能實訓考核裝置（智能型、42寸等離子）
一、產品概述：
“家電音視頻維修技能核核裝置”是根據是華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，接照職業教育的教學的實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所有家電類專業及家電維修專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6．具有實驗室管理系統，帶密碼開機和定時關機功能
三、系統組成：本裝置由實訓控制屏、實訓桌體、等離子顯示器和實訓組件四部分組成
（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
1. 交流電源：（均帶有過流保護）輸出電源：市電輸出 220V 50HZ隔離變壓器輸出 220V 50HZ14.5V 50HZ
2.直流電源：±16V/+12V
3.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵進接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
4.智能考核接口單元：答題器接品、PCL機串行接口、彩電模塊接口
（二）等離子顯示器：42寸分辯率： 1024×768：亮度： 1000流明 對比度： 2000：1
（三）實訓組件：本裝置由等離子彩電模塊、智能實訓考核組成。
1.等離子電視實訓模塊智能故障轉換接口單元、開關穩壓電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻處輸出單元、AD模數轉換單元、掃描變換電路單元、幀存儲輸出單元、時序信號控制產生單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
(四)實訓桌: 整體結構采用鋁合金框架落地臺式,并設有萬向輪和四個固定調節機構,便于移動和固定。桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實訓項目
1．理解等離子電視中各主要元件的基本結構及工作原理；
2．認識等離子電視機各主要單元電路的組成，理解其基本的工作原理；
3．電子調諧器的測量與分析；
4．遙控及本機鍵盤控制測量與分析；
5．視頻信號處理流程測量與分析；
6．音頻處理流程測量與分析；
7．Sync同步信號控制測量與分機；
8．陰極陽極驅動測量與分析。
|
