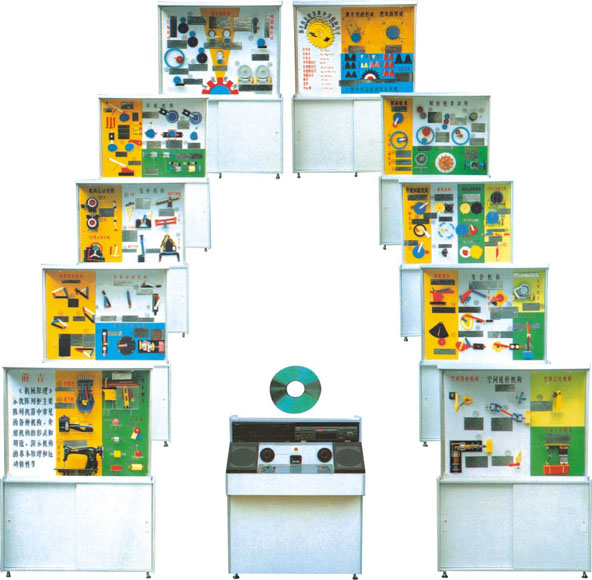

SB-10型《機械原理》聲動同步CD解說示教陳列柜
機械原理實驗室設備是機械設計制造及其自動化、機械電子工程、汽車服務工程專業的基礎實驗裝置擁有10組機械原理陳列柜及其控制臺，配備DVD播放系統。機械原理實驗室主要承擔《機械原理》和《機械設計》課程的實驗教學工作，可開出實驗項目，陳列柜展示了機械的組成、平面及空間連桿機構、凸輪機構、齒輪機構、齒輪系等重要機械機構，使學生深刻理解課堂教學的基本原理，具備機構認知、機構結構簡圖設計和實際工程應用能力，提高學生的動手實踐能力和設計創新能力，為其今后從事機械領域的設計工作和機構應用工作奠定扎實的技術基礎。
《機械原理》展示柜是根據大、中專院校、枝校、職業學校的機械原理教學大綱設計的電化教學設備。本套展示柜共分十個柜。
一、性能特點：
1、柜內展出的機械模型采用微電機驅動，并給每個模型都配備了指示燈和文字說明。
2、柜內的模型由有機玻璃精制而成。
3、每個柜模型運動實現單獨演示，用手動方式控制柜內每個電動模型運轉，以適應重點講解需要。
4、展示柜的展示板面采用高級彩色室外寫真制作，板面文字與圖表一次成型。
5、柜體采用0.8mm冷軋鋼板制作，并進行亞光密紋噴塑處理，堅固耐用。
6、輸入電壓：220V，功率：400W。帶漏電保護功能。
7、陳列柜尺寸：1200×430×1800mm
|
序號與名稱 |
陳列柜內容 |
|
第一柜、 機械與機構 |
前言1、內燃機 2、蒸汽機 3、縫紉機、運動副：⑴球面高副、⑵螺旋副、⑶回轉副、⑷移動副�、汕蛎娓薄ⅱ是娓薄ⅱ藞A柱副 |
|
第二柜 平面連桿機構的基本形式 |
4、鉸鏈四桿機構 5、曲柄搖桿機構 6、雙搖桿機構7、雙曲柄機構8、曲柄滑塊機構 9、轉動導桿機構 10、擺動導桿機構 11、移動導桿機構12、曲柄移動導桿機構 13、雙滑塊機構14、雙轉塊機構 |
|
第三柜 平面連桿機構應用 |
15、泵 16、泵 17、鄂式破碎機 18、飛剪19、壓包機 20、攝影升降機 21、翻轉機構 22、起重機 |
|
第四柜 凸輪機構的形式 |
3、滾子凸輪機構 、平底凸輪機構 24、移動凸輪機構 25、槽凸輪機構 26、等寬凸輪機構 27、等徑凸輪機構28、主回凸輪機構 29、球面凸輪機構 、環面凸輪機構、圓錐凸輪機構 圓柱凸輪機構 |
|
第五柜 齒輪傳動的各種類型 |
30、外嚙合直齒圓柱齒輪機構31、內嚙合直齒圓柱齒輪機構 32、齒輪齒條機構 33、斜齒圓柱齒輪機構 34、人字圓柱齒輪機構 35、直齒圓錐齒輪機構、曲線圓錐齒輪機構 36、螺旋齒輪機構 37、螺旋齒輪齒條機構 38、圓柱蝸輪蝸桿機構 、弧面蝸輪蝸桿機構 |
|
第六柜 齒輪的基本性質
|
漸開線齒輪各部分名稱：齒頂圓半徑 分度圓半徑 基圓半徑 齒根圓半徑 、齒厚 、漸開線 、齒頂高 、齒高 、齒根高、齒間 、 周節、39、漸開線的形 40、擺線的形成41、漸開線齒輪的基本參數 |
|
第七柜 輪系的基本形式 |
42、定軸輪系 43、差動輪系 44、行星輪系45、獲得大傳動比a 46、獲得大傳動比b 47、實驗特定的運動 48、運動合成 49、旋輪線 50、用于傳動51、運動分解a 52、運動分解b 53、諧波齒輪減速器 54、擺線針輪行星減速器 |
|
第八柜 間歇運動機構 |
55、齒式棘輪機構、 內棘輪機構 56、磨擦式棘輪機構57、槽輪機構 58、內嚙合槽輪機構 59、球面槽輪機構 60、齒輪式間歇機構 61、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構 62、誤差較正機構 63、停歇曲柄連桿機構 64、停歇導桿機構 |
|
第九柜 組合機構 |
65、行程擴大機構 66、換向機構67、齒輪連桿機構 68、實現給定軌跡的機構 69、實驗變速運動的機構 70、同軸槽輪機構71、誤差較正機構72、電動馬游戲裝置 |
|
第十柜 空間連桿機構 |
73、RSSR空間連桿機構 74、RCCR聯軸節75、4R萬向節 76、4R揉面機構 77、RRSRR角度的機構78、薩勒特（SARNIT）機構 |
